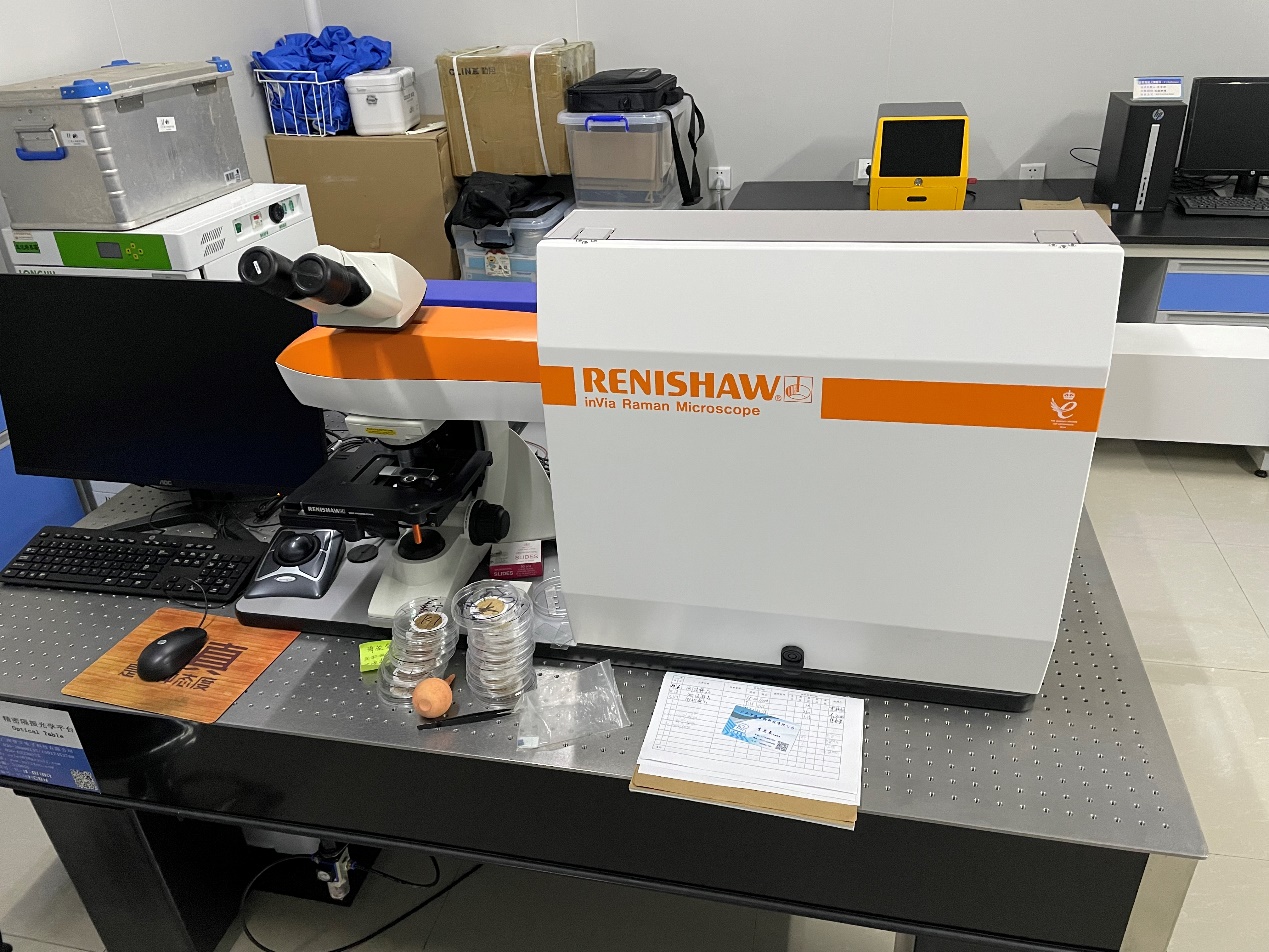

    显微激光共焦拉曼光谱仪
    网站来源: 时间:2024年12月20日 18:58 点击数:

    名称:显微激光共焦拉曼光谱仪

    型号:invia

    品牌英国雷尼

    安装时间: 2019-9

    安装位置:综合楼1005


    设备简介

       inViaRenishaw公司推出的一款拥有强大功能的全自动化拉曼光谱仪,在同级别仪器中拥有最高的指标和性能参数。其独特的激光分立光路与信号光路透镜式聚焦设计,使其拥有商业化拉曼光谱中最高的灵敏度(保证1-2cm-1分辨率时的硅三阶峰信噪比高于30:1)。新型的数字化针孔真共焦显微技术,在保证共焦效果(空间分辨率在XY平面<0.4微米,在Z轴方向<1.5微米)时又得以避免仪器的不稳定性和复杂的光路调整。光栅反馈技术既可驱动光栅连续转动采集谱图,无需接谱(专利),还克服了机械应力及磨损,保证了同类仪器中最高的稳定性和重复性(光栅连续转动时的重复性达到0.05cm-1);整个光路所有光学元件的全自动化控制(自动切换与自动准直全光路系统)既客服了不同激发波长带来的色差问题,又使后期的维护更加简单方便——计算机远程控制调校光路的自动化程度只有inVia能达到。inVia拉曼光谱的模块化非常丰富,可配置深紫外(244nm)到中红外(1064nm)的激发波长,低波数滤光片,红外发光检测器等附件。有超快速2D/3D成像等功能,还能与扫描电镜(SEM)、原子力显微镜(AFM)、激光共焦扫描显微镜(LCSM)等等材料分析仪器联用,而且这些升级都是可以在现场完成的,无需对拉曼光谱仪主机做任何改造!Renishaw拉曼光谱能同时满足液体、固体、粉末、粘稠液体等样品状态的分析,软件操作直观、简单,并同时能兼容国际通用的化学计量学软件。

    主要技术参数

    1.主机

    1.1激光器

    1.1.1.325nm激发波长,激光器功率不低于30mW

    1.1.2.532nm激发波长,激光器功率不低于50mW

    1.1.3.632.8nm激发波长,激光器功率不低于17mW

    1.1.4.785nm激发波长,激光器功率不低于100mW

    1.2光谱仪

    1.2.1光谱仪设计:无像散,单级光谱仪,焦距在240mm以上。

    1.2.2系统总通光效率大于40%

    1.2.3高灵敏度:硅三阶峰(约在1440cm-1)的信噪比好于30:1,并能观察到四阶峰。检测条件:使用单晶硅片,波长532nm,激光到达样品功率10mW,狭缝宽度(或针孔)<=50微米,需使用1800线或更高刻线的高分辨光栅,曝光时间100秒,累加次数3次(或曝光时间60秒,累加次数5次),binning等于1,显微镜头为x50x100倍。

    1.2.4光谱范围:200nm1100nm,全光谱范围内可快速连续扫描,无接谱。其中:

    325nm激发波长,光谱范围:330-1100nm

    532nm激发波长,光谱范围:100-9000cm-1

    632.8nm激发波长,光谱范围:100-6000cm-1

    785nm激发波长,光谱范围:100-3500cm-1

    1.2.5光谱分辨率:好于1cm-1。检验标准:使用氖灯作为信号源,大于等于1800线高分辨光栅,测试17086ABScm-1发光线,其半高全宽小于1波数(FWHM<1cm-1)。

    1.2.6光栅使用1200NIR)、1800Vis)、2400UV)刻线/毫米高分辨率光栅,并能软件控制自动转换。并能实现光栅连续转动的全谱扫描方式,保证高分辨率下的无接谱

    1.2.7光谱重复性:<±0.05cm-1。采用光栅反馈控制系统控制光栅的精确定位和重复性。检验标准:使用表面抛光的单晶硅做样品,采50×物镜,1800刻线/毫米光栅,扫描范围1004000cm-1,重复50次。观测硅拉曼峰(520cm-1),520峰中心位置重复性<±0.05cm-1。光栅不转动时(静态取谱),520峰中心位置重复性<±0.02cm-1

    1.3共焦技术

    1.3.1采用新型数字化针孔真共焦显微技术(数字化控制狭缝和CCD区域),以避免仪器的不稳定性和复杂的光路调整。

    1.3.2软件控制自动调整狭缝大小,在10-2000um范围内连续可调。

    1.3.3*x100倍镜头下,空间分辨率<=0.4微米,共聚焦深度剖析分辨率<=1.5微米,共焦深度连续可调。检测条件:

    空间分辨率:使用表面抛光的单晶硅锐利边缘做样品,在共焦条件下,采用100×物镜,沿垂直于锐利边缘的方向由单晶硅表面扫描至单晶硅外,步长为0.1um,将扫描所得到所有硅拉曼峰进行拟合,得到硅峰信号强度的变化曲线。Si强度变化的带边宽度即空间分辨率应<0.4微米

    共聚焦深度剖析分辨率:使用表面抛光的单晶硅做样品,在共焦条件下,采用100×物镜,沿垂直于单晶硅平面方向,由单晶硅表面上方扫描至单晶硅内部,步长为0.1um,将扫描所得到所有硅拉曼峰进行拟合,得到硅峰信号强度的变化曲线,硅520cm-1峰的强度形成的曲线的半高宽即共聚焦深度剖析分辨率<1.5微米

    1.4共焦显微镜

    1.4.1*高稳定性研究级进口卡原装显微镜;

    1.4.210X原装目镜,5X20X100X50X长焦物镜;

    1.4.3显微镜厂家原装透射和反射柯勒照明;

    1.4.4彩色摄像头,可在计算机上显示存储图像。

    1.5计算机与打印机

    1.6全套软件包。包含快速数据采集、处理等功能模块。内置扫描控制及数据处理软件,可方便快速地处理数据,并基于以下指标实时进行数据分析和成像:

    某一个拉信号的强度

    信号特定范围强度的综合信息

    成分含量分布信息高分辨图象

    2.附件

    2.1配置带光栅反馈控制系统的xyz三维自动平台

    2.1.1*XYZ自动平台,扫描范围:X>100毫米,Y>70毫米。

    2.1.2最小步长为0.1微米。

    2.1.3带手动操作杆,可软件自动控制驱动。

    2.1.4可对样品测量部位自动定位并进行拉成像,进行分散的多点、线、面扫描和共焦深度的扫描成像,

    2.1.5*采用光栅反馈控制系统自动控制克服反向间隙,保证原始点的重复性。

    2.1.6用软件可连接摄像头采集图像,扩展了显微镜的视场,也可使自动平台的扫描区域扩大。

    2.1.7包括Z轴自动聚焦硬件及软件。

    2.2大面积(大体积)快速扫描成像附件

    2.2.1不同波长自动控制切换的点聚焦组件,和自动聚焦的信号收集透镜组。适用于325nm532nm632.8nm785nm激发波长。

    2.2.2多变量化学统计数据分析软件包。

    2.2.3*超快速拉成像,可达1000张谱图/秒。

    2.2.4*能实现样品的三维实体(不同深度)拉扫描成像(3Dmapping)。
